簡述暖氣片管道四種連接方式的優缺點

今天主要分享一下暖氣片管道的幾種連接方式。


暖氣片管道安裝有多種形式，按照暖氣管線排列方式，可分為單管串聯、雙管異程并聯、雙管同程并聯、章魚式，這幾種管道安裝形式經常會弄錯，下面就來詳細介紹一下這幾種暖氣片管道安裝方式。

1、單管串聯：

優點：使用材料較少；勞動強度較弱；改造時間短。

缺點：由于水是依次經過每組暖氣片，因此水溫也是逐漸降低的。如果沒有用旁通的話，不能單獨控制每組暖氣片，關閉一組暖氣片，整個系統將中斷。

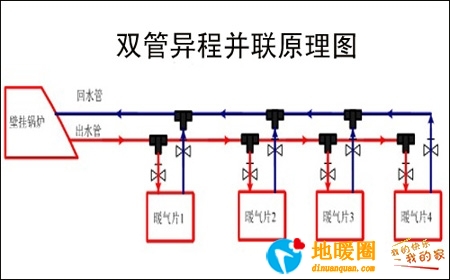

2、雙管異程并聯：

優點：管道行程短（管材使用比較少）；可單獨控制每組暖氣片。

缺點：前邊的暖氣片回水快（因?yàn)殡x主管道比較近），后邊的暖氣片回水慢，這樣就造成后邊的暖氣片不熱或不夠熱。

3、雙管同程并聯：

優點：每組暖氣片可單獨控制；預熱速度相等、散熱量相同（與雙管異程相比，雙管同程運行原理有點差別，就是先供后回。就是第一組暖氣片的回水先不向主管道循環，而是往下繼續走，連接下一組暖氣片的回水管，依次類推，從最后一組暖氣片拉出一根回水管路，回到主管道的回水管上。）。

缺點：管道較長（使用管材較多）；接頭較多（有安全隱患）。

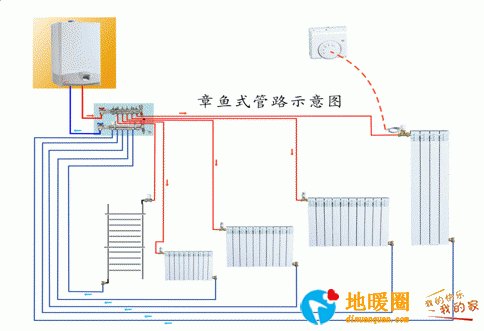

4、章魚式：

優點：每組暖氣片可單獨控制；預熱速度相等、散熱均勻；無接頭；敷設于地板下，外形美觀。

缺點：管材使用較多，施工工藝較難。

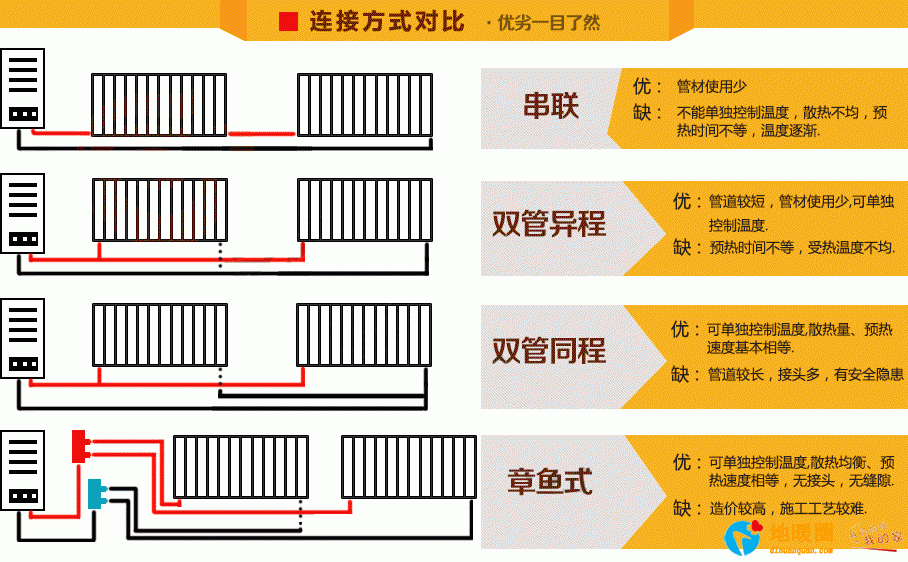

下面以一張圖總結一下暖氣片管道四種連接方式的優缺點：

就簡單分享這些吧，有興趣的同學，可以繼續討論。
